skpデータを2DーCADデータへエクスポート

前回の投稿は、
skpデータを2DーCADデータへエクスポート。(dwg)
そのデータを、施工図(躯体図)AutoCADデータに貼り付けて、
その後、AutoCAD上で微調整して仕上げ、注釈を入れました。

これは、Pro版しか出来ない様です。

skp_to_dxf.rb というプラグインがあり、これを使えばフリー版でも出来る、と思ったのですが・・・。
フリー版で試してみましたが、変換したデータがパースではなく平面になってしまいました。
また、下記のサイトでフリー版での仕方が紹介されていましたが、
大変そうですね・・・。出来なくはなさそうですが。
http://r-gir.at.webry.info/201003/article_14.html

Prp版を使うのが、無難ですね! もし、Pro版の購入が難しいのであれば・・・。
Pro版の評価版(8時間版)を大事に使うのが良いのではないでしょうか?

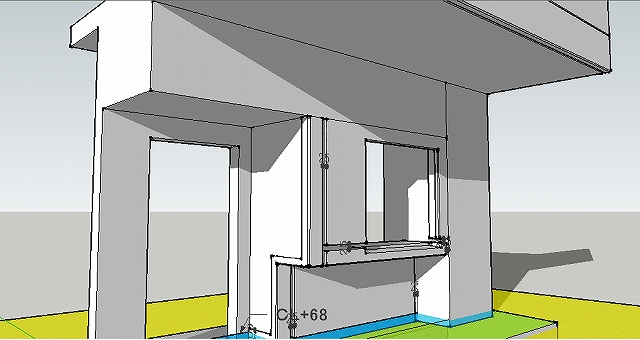

skp元ねた ↓ ↓

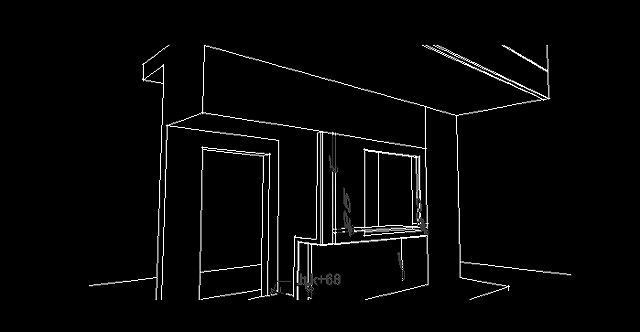

2Dデータ(dwg)へ変換するとこんな感じになります ↓ ↓

これはAutoCADデータですので、貼り付けて微調整して仕上げます。
